Эксперт-Щит - извещатель пожарный комбинированный (газ + тепло)
Назначение и принцип действия

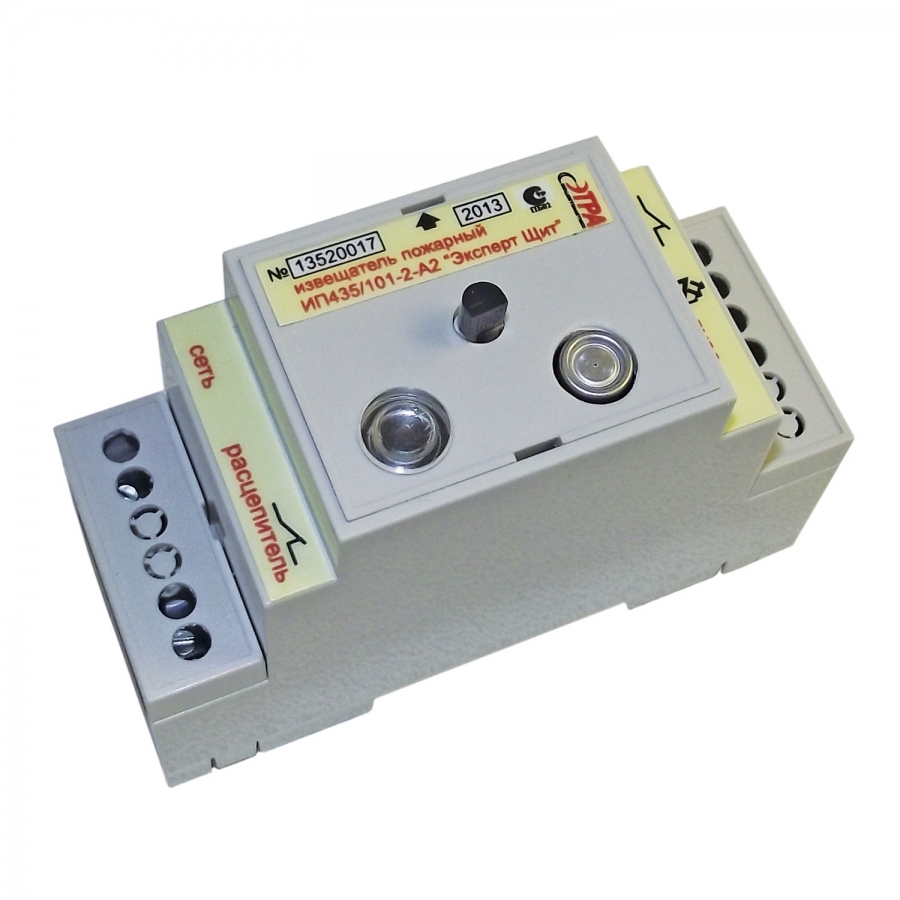

Извещатель пожарный комбинированный ИП101/435-3-Р Эксперт-Щит предназначен для обнаружения возгорания и отключения силовых автоматов или иных средств автоматики по факту возгорания. Эксперт-Щит реагирует на факторы пожара, извещает об этом внешний приемно-контрольный прибор и самостоятельно инициирует отключение силовых цепей энергопотребления или иных средств автоматики. Тем самым достигается обесточивание электрооборудования на ранних стадиях развития пожара, что приводит к минимизации ущерба от возгорания.
Описание
Извещатель может устанавливаться в силовой электрический щит, шкаф, стойку с электротехническим или электронным оборудованием, сервер, компьютер на общую для всех устройств щита DIN-рейку и соединяться с цепями питания и управляемыми устройствами.
Обнаруживаемые факторы пожара – окись углерода (угарный газ) и тепло.
Поскольку СО образуется при горении практически всех полимеров, то появление СО можно интерпретировать как появление пожара.
Повышение температуры гарантировано при горении полимерной оболочки кабеля.
Таким образом, по выбранным факторам пожара извещатель Эксперт-Щит обнаруживает пожар по превышению порога СО (от 21ppm до 80ppm) или порога температуры (по выбранному температурному классу А2 или В) согласно ГОСТ Р 53325-2009.
Извещатель Эксперт-Щит имеет в своем составе несколько видов групп контактов:
- контакты «ПКП» – для подключения к ППКОП;
- контакты «Расцепитель» – для снятия нагрузки с электрооборудования;
- контакты «~220В» – для подачи напряжения питания на Эксперт-Щит;
- контакты «ВУОС» – для подключения выносного устройства оптической сигнализации.
В извещателе Эксперт-Щит используется полупроводниковый сенсор, что обеспечивает требуемый ресурс устройства и работу в условиях электромагнитных воздействий.
В качестве сенсора температуры используется цифровой термометр.
Управление расцепителем или иным внешним устройством осуществляется с помощью реле, что обеспечивает гальваническую развязку между извещателем и исполнительным устройством.
Характеристики
| Параметр | Значение |
|---|---|
| Степень защиты оболочкой | IP42 |
| Напряжение питания, В | 165…250 |
| Потребляемая мощность, Вт, не более | 4 |
| Температурный класс сработки | А2 или В |
| Концентрация СО, при которой срабатывает ИП, ppm *(выбирается переключателем конфигурации) |
41 – 80 (21-40)* |
| Контакты «ПКП» | |
| Максимальное коммутируемое напряжение постоянного тока, В | 200 |
| Максимальный коммутируемый ток, мА | 100 |
| Контакты «Расцепитель» | |
| Максимальное коммутируемое напряжение переменного тока, В | 300 |
| Максимальный коммутируемый переменный ток, А | 10 |
| Время замыкания реле пуска расцепителя, с | 2…5 |
| Диапазон рабочих температур, °С | -10…+55 |
| Габаритные размеры, мм, не более | 37х91х58 |
| Масса извещателя, кг, не более | 0,1 |
