MAL-RD - взрывозащищенные считыватели
Назначение и принцип действия
Считыватели взрывозащищенные серии MAL-RD предназначены для применения в автономных и сетевых системах контроля доступа в качестве Proximity - считывателя бесконтактных карт с выходным интерфейсом Wiegand 26. Изделия предназначены для применения в помещениях, опасных по газу и пыли взрывоопасных зон классов 1, 21, 2 и 22 согласно требованиям ГОСТ IEC 60079-14-2011, ГОСТ IEC-61241-14-2011, требованиям раздела 7.3 ПУЭ, отраслевым Правилам безопасности, а также согласно специальным условиям безопасного применения (знак «Х» в маркировке взрывозащиты).
Описание
Изделия выпускаются в конструктивных вариантах MAL-RD1 и MAL-RD2.

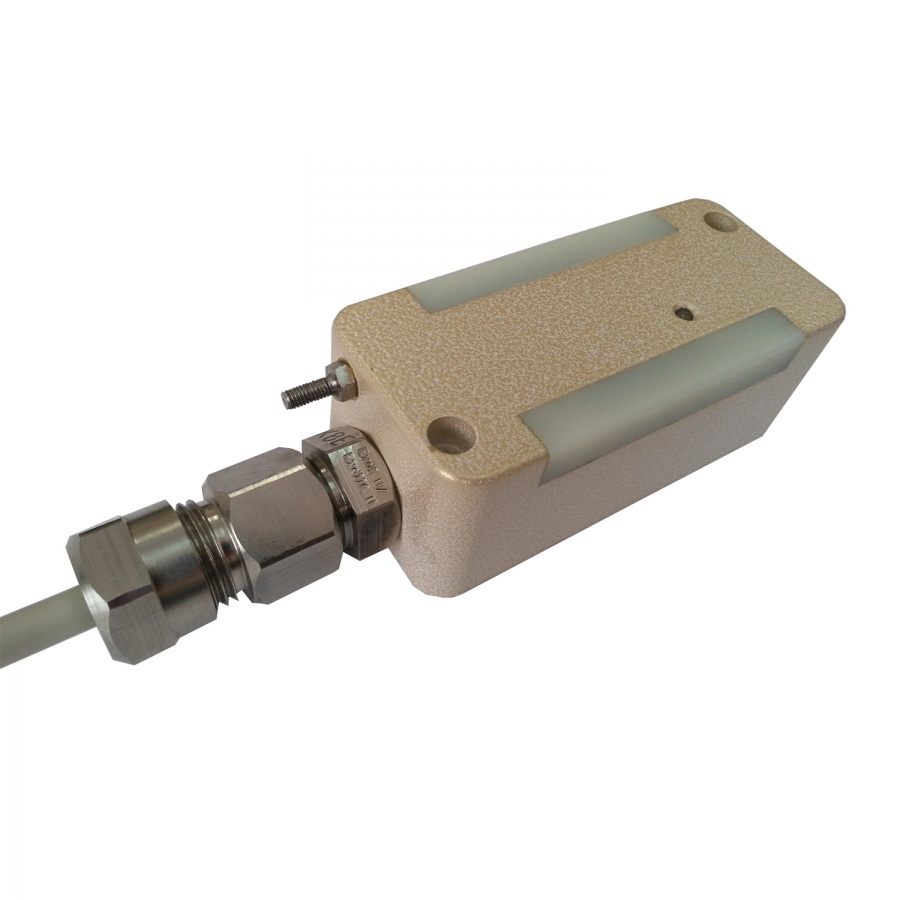

Изделие MAL-RD1 изготавливается с постоянно присоединенным кабелем с применением кабельного ввода КВЕ производства изготовителя или с применением сертифицированных кабельных вводов.
Изделие MAL-RD1 имеет маркировку взрывозащиты и маркировку защиты от воспламенения горючей пыли РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X.
Изделие MAL-RD2 выпускается с постоянно присоединенным кабелем в металлорукаве и имеет маркировку взрывозащиты и маркировку защиты от воспламенения горючей пыли 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X.
По степени защиты оболочки от попадания внешних твердых тел и воды изделия соответствуют классу IP67 по ГОСТ 14254-96.
Изделия выпускаются в климатическом исполнении УХЛ3.1 по ГОСТ 15150-69 и предназначены для эксплуатации в условиях закрытых помещений при температурах от минус 30 до 65°С и относительной влажности 98% при 25°С.
По способу защиты от поражения электрическим током изделия соответствуют классу III по ГОСТ 12.2.007.0-75.
Напряжение электропитания изделия от 6 до 16 В постоянного тока.
Изделие может устанавливаться как вне взрывоопасной зоны, так и в составе оборудования, размещенного во взрывоопасной зоне.
Максимальное расстояние изделия от контроллера системы доступа не более 150м.
Рекомендуется использовать совместно с ППКД MAL-DV.
ПРЕИМУЩЕСТВА
- не имеют аналогов на российском рынке взрывозащищенного оборудования;
- широкая номенклатура элементов крепления.
Характеристики
Наименование параметра | MAL-RD1 | MAL-RD2 |
---|---|---|
Маркировка взрывозащиты | РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X |
1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X |
Степень защиты оболочки | IP67 | |
Максимальное расстояние изделия от контроллера системы доступа | Не более 150м | |
Напряжение питания, В | от 6 до 16 В | |
Среднее значение потребляемого тока, мА | 30 | |
Диапазон рабочих температур, °С | -30…+65 | |
Габаритные размеры без учета вводов, мм | 110х50х40 | 110х50х32 |
Масса комплекта, кг | 0,8 | 0,7 |
Тип вывода кабеля | Кабельный ввод КВЕ | Металлорукав типа МРПИ-8 |
Варианты исполнения
Наименование | Краткое описание |
---|---|
MAL-RD1 | Считыватель взрывозащищенный Proximity-карт, интерфейс Wiegand-26, кабельный ввод КВЕ, 6-16В, 30 мА, -30°...+65°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
MAL-RD2 | Считыватель взрывозащищенный Proximity-карт, интерфейс Wiegand-26, присоединенный кабель в металлорукаве МРПИ-8, 6-16В, 30 мА, -30°...+65°C, 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
