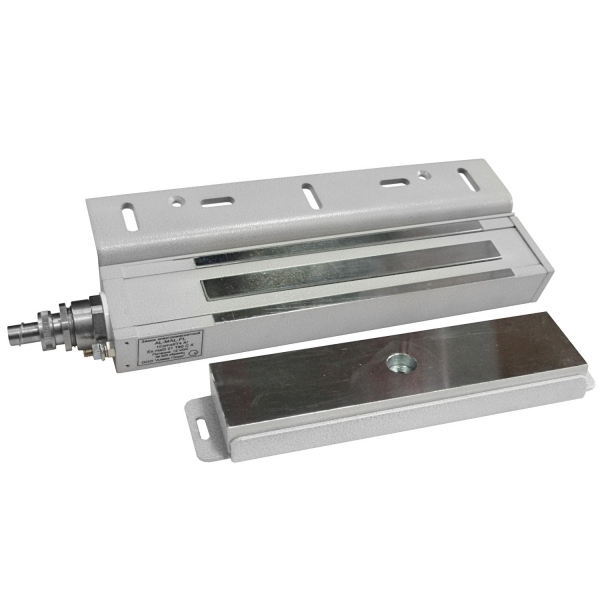

MAL-Ех - AL-Ех – серия замков электромагнитных взрывозащищенных
Назначение и принцип действия
Замки электромагнитные взрывозащищенные MAL-Ex предназначены для применения в системах безопасности объектов, в системах пожарной и охранно-пожарной сигнализации в качестве взрывобезопасного управляемого исполнительного запирающего устройства. Замки используются для запирания дверей, калиток и других преграждающих устройств.
Описание
Электромагнитный замок MAL-FE предназначен для применения в подземных выработках шахт и рудников и их наземных строений, опасных по рудничному газу и пыли, а также в помещениях и наружных установках, опасных по газу и пыли взрывоопасных зон классов 1, 21, 2 и 22 (зон В-Iа, В-Iб, В-Iг и В-IIа по ПУЭ гл.7.3) согласно требованиям ГОСТ IEC 60079-14-2011, ГОСТ IEC 61241-14-2011. Замок имеет маркировку взрывозащиты РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80deg;C Db X.
Электромагнитный взрывозащищенный замок AL-FM-S01 разработан на смену замкам MAL-FL и MAL-FE. Замок с встроенным устройством контроля магнитного потока (на основе датчика Холла) или с магнитоконтактным датчиком положения (герконом) предназначен для применения в помещениях и наружных установках, опасных по газу и пыли взрывоопасных зон классов 1, 21, 2 и 22 (зон В-Iа, В-Iб, В-Iг и В-IIа по ПУЭ гл.7.3) согласно требованиям ГОСТ IEC 60079-14-2011, ГОСТ IEC 61241-14-2011, отраслевым Правилам безопасности, а также согласно специальным условиям безопасного применения (знак «Х» в маркировке взрывозащиты).
Электромагнитный замок MAL-SE предназначенный для применения во взрывоопасных газовых средах взрывоопасных зон классов 1, 21, 2 и 22 согласно требованиям ГОСТ IEC 60079-14-2011, ГОСТ IEC 61241-14-20118. Замок выпускается со встроенным магнитоконтактным датчиком положения (герконом). Изделие имеет маркировку взрывозащиты и маркировку защиты от воспламенения горючей пыли 1Ex mb II T4 Gb X / Ex mb IIIC T80deg;C Db X.
Электромагнитные замки поставляются с присоединенным кабелем и кабельными вводами разных исполнений:
- для прокладки присоединенного кабеля в трубе;
- для прокладки присоединенного кабеля в металлорукаве;
- с присоединенным бронированным кабелем.
Длина присоединенного кабеля определяется требованием заказчика.
ПРЕИМУЩЕСТВА
- не имеют аналогов на российском рынке взрывозащищенного оборудования;
- широкая номенклатура элементов крепления.
Характеристики
| Наименование параметра | MAL-FE | AL-FM-S01 | AL-FM-M01 (MAL-SE) |
|---|---|---|---|
| Маркировка взрывозащиты | РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X |
РВ Ex s I Mb X или РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X |
11ExmbIIT4 Gb X/ ExmbIIIICT80°C Db X |
| Степень защиты оболочки | IP67 | IP67 | IP54 |
| Усилие удержания, кгс | 360±10% | 180±10% | |
| Остаточная намагниченность, кгс | не более 10 | не более 0,5 | не более 10 |
| Напряжение питания, В | 12 или 24 | ||
| Максимальный потребляемый ток, А не более | 0,7 для 12 В 0,25 для 24 В |
0,22 для 12 В 0,13 для 24 В |
|
| Диапазон рабочих температур, °С | -50…+50 (-60…+40) |
-40…+50 для варианта «H» -60…+50 для варианта «G» |
-40…+65 |
| Габаритные размеры без учета вводов, мм | 300х43х28 | 237х43х30 | 173x33x21 |
| Масса комплекта, кг | 5,0 | 5,0 | 2,5 |
Варианты исполнения
| Наименование | Краткое описание |
|---|---|
| Электромагнитный взрывозащищенный замок AL-FM-S01 | |
| AL-FM-S01-H-12-K | Замок электромагнитный, Uпит.=12В, 0,7А, 360кГс, датчик Холла, открытая прокладка небронированного кабеля, -40°...+50°C, РВ Ex s I Mb X или РВ Ex s I Mb X / 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X, IP67 |
| AL-FM-S01-H-24-K | Замок электромагнитный, Uпит.=24В, 0,25А, 360кГс, датчик Холла, открытая прокладка небронированного кабеля, -40°...+50°C, РВ Ex s I Mb X или РВ Ex s I Mb X / 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X, IP67 |
| AL-FM-S01-H-12-B | Замок электромагнитный, Uпит.=12В, 0,7А, 360кГс, датчик Холла, бронированный кабель, -40°...+50°C, РВ Ex s I Mb X или РВ Ex s I Mb X / 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X, IP67 |
| AL-FM-S01-H-24-B | Замок электромагнитный, Uпит.=24В, 0,25А, 360кГс, датчик Холла, бронированный кабель, -40°...+50°C, РВ Ex s I Mb X или РВ Ex s I Mb X / 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X, IP67 |
| AL-FM-S01-H-12-M | Замок электромагнитный, Uпит.=12В, 0,7А, 360кГс, датчик Холла, кабель в металлорукаве, -40°...+50°C, РВ Ex s I Mb X или РВ Ex s I Mb X / 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X, IP67 |
| AL-FM-S01-H-24-M | Замок электромагнитный, Uпит.=24В, 0,25А, 360кГс, датчик Холла, кабель в металлорукаве, -40°...+50°C, РВ Ex s I Mb X или РВ Ex s I Mb X / 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X, IP67 |
| AL-FM-S01-G-12-K | Замок электромагнитный, Uпит.=12В, 0,7А, 360кГс, геркон, открытая прокладка небронированного кабеля, -60°...+50°C, РВ Ex s I Mb X или РВ Ex s I Mb X / 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X, IP67 |
| AL-FM-S01-G-24-K | Замок электромагнитный, Uпит.=24В, 0,25А, 360кГс, геркон, открытая прокладка небронированного кабеля, -60°...+50°C, РВ Ex s I Mb X или РВ Ex s I Mb X / 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X, IP67 |
| AL-FM-S01-G-12-B | Замок электромагнитный, Uпит.=12В, 0,7А, 360кГс, геркон, бронированный кабель, -60°...+50°C, РВ Ex s I Mb X или РВ Ex s I Mb X / 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X, IP67 |
| AL-FM-S01-G-24-B | Замок электромагнитный, Uпит.=24В, 0,25А, 360кГс, геркон, бронированный кабель, -60°...+50°C, РВ Ex s I Mb X или РВ Ex s I Mb X / 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X, IP67 |
| AL-FM-S01-G-12-M | Замок электромагнитный, Uпит.=12В, 0,7А, 360кГс, геркон, кабель в металлорукаве, -60°...+50°C, РВ Ex s I Mb X или РВ Ex s I Mb X / 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X, IP67 |
| AL-FM-S01-G-24-M | Замок электромагнитный, Uпит.=24В, 0,25А, 360кГс, геркон, кабель в металлорукаве, -60°...+50°C, РВ Ex s I Mb X или РВ Ex s I Mb X / 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X /Ex mb IIIC T80°C Db X, IP67 |
| Электромагнитный взрывозащищенный замок MAL-FE. | |
| MAL-FE-T-12 | Замок электромагнитный, Uпит.=12В, 0,7А, 360кГс, кабельный ввод под трубу, -50°...+50°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| MAL-FE-T-12-F | Замок электромагнитный, Uпит.=12В, 0,7А, 360кГс, кабельный ввод под трубу, -60°...+40°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| MAL-FE-T-24 | Замок электромагнитный, Uпит.=24В, 0,25А, 360кГс, кабельный ввод под трубу, -50°...+50°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| MAL-FE-T-24-F | Замок электромагнитный, Uпит.=24В, 0,25А, 360кГс, кабельный ввод под трубу, -60°...+40°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| MAL-FE-K-12 | Замок электромагнитный, Uпит.=12В, 0,7А, 360кГс, открытая прокладка небронированного кабеля, -50°...+50°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| MAL-FE-K-12-F | Замок электромагнитный, Uпит.=12В, 0,7А, 360кГс, открытая прокладка небронированного кабеля, -60°...+40°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| MAL-FE-K-24 | Замок электромагнитный, Uпит.=24В, 0,25А, 360кГс, открытая прокладка небронированного кабеля, -50°...+50°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| MAL-FE-K-24-F | Замок электромагнитный, Uпит.=24В, 0,25А, 360кГс, открытая прокладка небронированного кабеля, -60°...+40°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| MAL-FE-B-12 | Замок электромагнитный, Uпит.=12В, 0,7А, 360кГс, кабельный ввод под бронекабель, -50°...+50°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| MAL-FE-B-12-F | Замок электромагнитный, Uпит.=12В, 0,7А, 360кГс, кабельный ввод под бронекабель, -60°...+40°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| MAL-FE-B-24 | Замок электромагнитный, Uпит.=24В, 0,25А, 360кГс, кабельный ввод под бронекабель, -50°...+50°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| MAL-FE-B-24-F | Замок электромагнитный, Uпит.=24В, 0,25А, 360кГс, кабельный ввод под бронекабель, -60°...+40°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| MAL-FE-М-12 | Замок электромагнитный, Uпит.=12В, 0,7А, 360кГс, кабельный ввод под металлорукав, -50°...+50°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| MAL-FE-М-12-F | Замок электромагнитный, Uпит.=12В, 0,7А, 360кГс, кабельный ввод под металлорукав, -60°...+40°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| MAL-FE-М-24 | Замок электромагнитный, Uпит.=24В, 0,25А, 360кГс, кабельный ввод под металлорукав, -50°...+50°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| MAL-FE-М-24-F | Замок электромагнитный, Uпит.=24В, 0,25А, 360кГс, кабельный ввод под металлорукав, -60°...+40°C, РВ Ex s I Mb X / 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X или 1Ex s IIC T5 Gb X / Ex mb IIIC T80°C Db X, IP67 |
| Электромагнитный взрывозащищенный замок AL-FM-M01 (MAL-SE) | |
| AL-FM-M01-12 (MAL-SE-12) | Замок электромагнитный, Uпит.=12В, 0,22А, 180кГс, встроенный геркон, присоединенный кабель в металлорукаве МРПИ-8, рекомендуется применять с MAL-DV, -40°...+65°C, 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X, IP54 |
| AL-FM-M01-24 (MAL-SE-24) | Замок электромагнитный, Uпит.=24В, 0,13А, 180кГс, встроенный геркон, присоединенный кабель в металлорукаве МРПИ-8, рекомендуется применять с MAL-DV, -40°...+65°C, 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X, IP54 |
