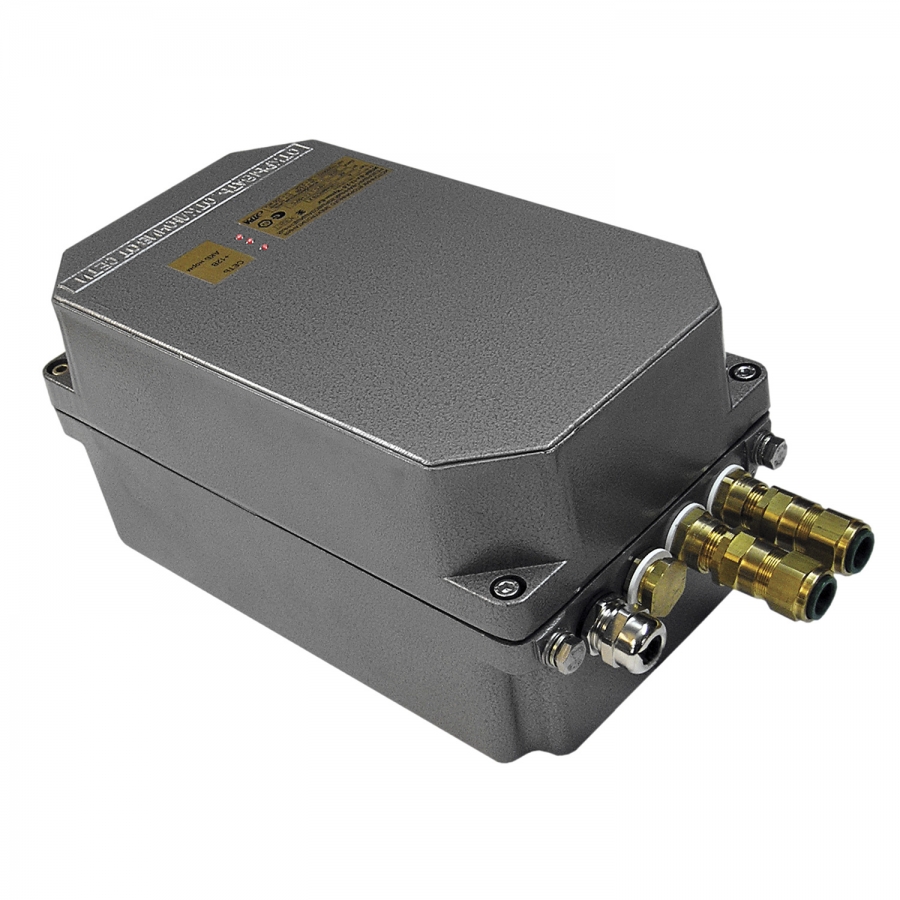

КУЛОН-Ех – взрывозащищенный источник вторичного электропитания

Описание

Источник питания «Кулон-Ех» предназначен для питания низковольтных устройств, находящихся во взрывоопасных зонах, например: световых информационных табло систем оповещения и управления эвакуацией, извещателей охранной и пожарной сигнализации, подключаемых по 4-х проводной схеме, устройств низковольтного освещения, видеокамер систем видеонаблюдения, различных устройств автоматики, КИПиА и др.

Источник в алюминиевом корпусе имеет маркировку взрывозащиты 2ExemIIT3 Х, в корпусе из нержавеющей стали - 2ExemIIT3 Х / РПExemI X и может эксплуатироваться во взрывоопасных зонах классов 1 и 2 в соответствии с ГОСТ Р 51330.13-99.

Источник обеспечивает нагрузку электропитанием постоянным током с номинальным напряжением 12В.

Источник рассчитан на круглосуточную работу при температурах окружающего воздуха от минус 10 до +50°С и относительной влажности до 98% при температуре 35°С.

Конструкция источника допускает его эксплуатацию в условиях воздействия агрессивных сред.

Источник обеспечивает:

• при работе от сети питает нагрузку и выполняет заряд аккумулятора оптимальным током;
• при отключении питающей сети автоматически подключает АКБ для питания нагрузки.

В источнике предусмотрены:

• гальваническая развязка выходных цепей источника от цепей входного сетевого напряжения;
• система защиты от превышения входного сетевого напряжения питания и грозозащита. При превышении сетевого напряжения уровня 260 – 280В срабатывает защитное устройство и перегорает вставка плавкая 1,0;
• световая индикация наличия сетевого и выходного напряжения, наличия АКБ;
• поддержание максимальной емкости аккумуляторной батареи предусматривает компенсацию токов саморазряда аккумулятора протеканием небольших зарядных токов на уровне 10% емкости аккумулятора;
• защита выходной цепи от короткого замыкания обеспечивается автоматически электронной схемой и восстанавливается после устранения короткого замыкания;
• защита аккумулятора от глубокого разряда;

В случае отключения сетевого напряжения при разряде аккумулятора до напряжения на клеммах нагрузки 9,5 – 10,0В происходит отключение аккумулятора от нагрузки. Подключение аккумулятора к цепям заряда происходит автоматически после восстановления сетевого питания, обеспечивающего условия заряда аккумулятора.

• защита от короткого замыкания в цепи АКБ и перегрева корпуса АКБ обеспечивается термопредохранителем 5,0А / 130 °С;
• информационный сигнал о наличии сетевого питания «Контроль сети». Данный сигнал выдан в виде контактов оптоэлектронного реле, которые размыкаются при отсутствии сетевого напряжения;
• информационный сигнал «Контроль выходного напряжения». Данный сигнал выдан в виде контактов оптоэлектронного реле, которые размыкаются при отсутствии выходного напряжения;
• при хранении аккумулятора в составе источника, для его защиты от случайного включения, предусматривается блокирование всех цепей питания, до первого подключения к сетевому питанию.
