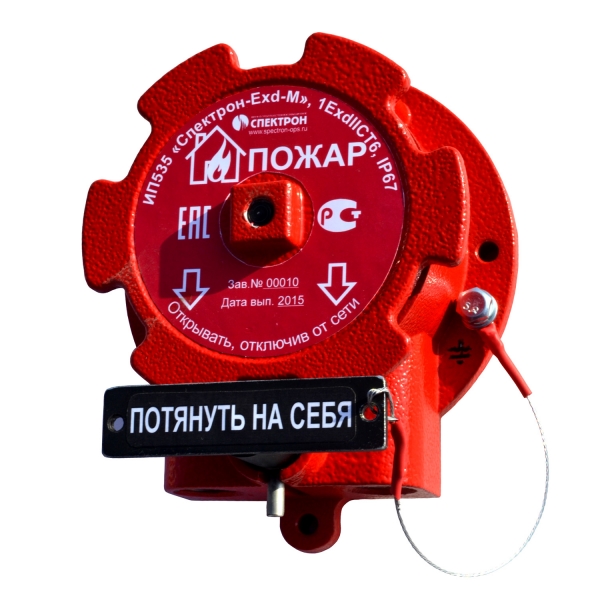

ИП 535 СПЕКТРОН-Exd - извещатель пожарный ручной взрывозащищенный

Назначение и принцип действия

Извещатель пожарный ручной взрвощащищенный ИП 535 Спектрон-Exd с видом взрывозащиты «взрывонепроницаемая оболочка «d» предназначен для ручного включения сигнала пожарной тревоги в системах автоматического пожаротушения и пожарной сигнализации в помещениях с взрывоопасной средой.

Описание

ОБЛАСТЬ ПРИМЕНЕНИЯ

Область применения извещателей ИП 535 Спектрон-Exd – взрывоопасные зоны, где по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к категориям взрывоопасности IIA, IIB IIC, и группам взрывоопасности Т1-Т6, а также зоны классов В-II, B-IIа, где по условиям эксплуатации возможно образование взрывоопасных смесей пыли и волокон с воздухом.

Конструкция извещателя ИП 535 Спектрон-Exd позволяет эксплуатировать его на открытом воздухе как в условиях крайнего севера с пониженной температурой, так и в условиях повышенной влажности.

Извещатели ИП 535 Спектрон-Exd во взрывозащищенном исполнении применяются в закрытых помещениях различных зданий, сооружений, уличных установках промышленных объектов во взрывоопасных зонах, а также в шахтах и рудниках согласно маркировке по взрывозащите.

Конструкция извещателя позволяет его применение с любыми неадресными приборами приемно-контрольными, обеспечивающими двухпроводное подключение и питание по шлейфу.

Кабельные вводы извещателя позволяют подключить шлейф сигнализации: бронированным кабелем с диаметром брони не более 12мм (или 15мм), кабелем в металлорукаве, в трубной разводке G 1/2’’ или G 3/4’’.

ПРЕИМУЩЕСТВА

  • конструкция прибора выполнена с учетом требований новой редакции ГОСТ Р 53325;
  • работа с любым типом ППК;
  • высокая степень защиты оболочкой IP67;
  • широкий выбор исполнений: корпус из нержавеющей стали, взрывозащищенное и рудничное исполнение;
  • расширенный температурный диапазон: -60…+85°С.

Извещатель пожарный ручной взрывозащищенный ИП 535 Спектрон-Exd может быть интегрирован в действующую систему безопасности, в том числе построенную с использованием комплекса Яуза-Ех.

Характеристики

Параметр ИП 535 Спектрон-Exd-М ИП 535 Спектрон-Exd-Н
Маркировка взрывозащиты 1ExdIIСT6 РВ ЕхdI/1ExdIICT5/Т6
Материал корпуса алюминиевый сплав нержавеющая сталь
Степень защиты оболочкой IP67
Полное сопротивление извещателя в шлейфе, Ом не более 0,3
Напряжение питания, В 9…28
Потребляемый ток в дежурном режиме, мкА не более 50
Наличие световой индикации +
Габаритные размеры, мм 130х90х116
Масса, кг не более 1,1 2,5
Температура окружающей среды, °С -55…+85
Относительная влажность воздуха, % 98

Варианты исполнения

Наименование Краткое описание
Извещатели пожарные ручные серии СПЕКТРОН
ИП 535 Спектрон-Exd-М-К0 Извещатель пожарный ручной, алюминий, без кабельных вводов, М20х1,5, 9-28В, 50мкА, Tокр. ср -60°…+85°С, 1ЕхdIICT6, IP67
ИП 535 Спектрон-Exd-М-К1 Извещатель пожарный тепловой, штуцер G1/2+G1/2
ИП 535 Спектрон-Exd-М-К2 Извещатель пожарный тепловой, штуцер 12 мм+12 мм
ИП 535 Спектрон-Exd-М-К3 Извещатель пожарный тепловой, штуцер G1/2+заглушка
ИП 535 Спектрон-Exd-М-К4 Извещатель пожарный тепловой, штуцер 12 мм+заглушка
ИП 535 Спектрон-Exd-М-К5 Извещатель пожарный тепловой, штуцер G3/4+G3/4
ИП 535 Спектрон-Exd-М-К6 Извещатель пожарный тепловой, штуцер G3/4+заглушка
ИП 535 Спектрон-Exd-М-К7 Извещатель пожарный тепловой, штуцер 15 мм+ 15 мм
ИП 535 Спектрон-Exd-М-К8 Извещатель пожарный тепловой, штуцер 15 мм+заглушка

Видео

Ниже представлена видеозапись вебинара 19 мая 2015 на тему "Новинки продукции НПО "Спектрон": весенняя коллекция-2015". На этом вебинаре в числе других новинок рассмотрен ИП 535 Спектрон-Exd.
