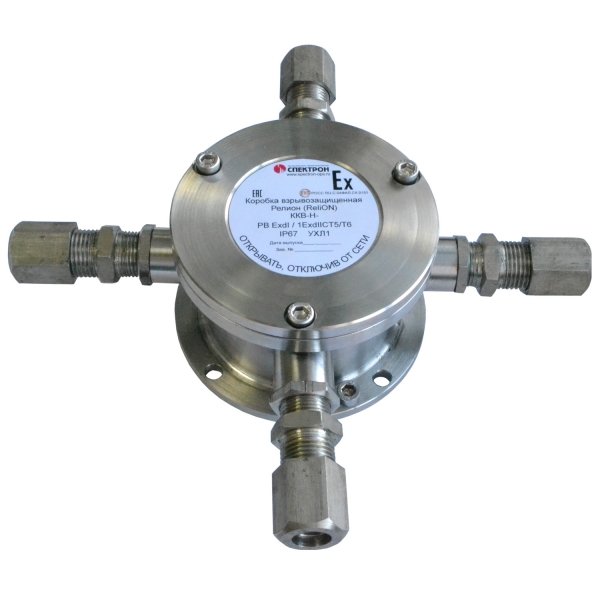

РЕЛИОН-ККВ-А/Н-П/У/Т/К - коробки коммутационные взрывозащищенные

Назначение и принцип действия

Коробки коммутационные взрывозащищенные Релион-ККВ-А/Н-П/У/Т/К с взрывозащитой вида «взрывонепроницаемая оболочка «d» предназначены для соединения (разводки, разветвления) силовых линий и линий связи проводами сечением 0,08÷2,5мм во взрывоопасных зонах закрытых помещений и наружных установок.

Описание

Коробки коммутационные взрывозащищенные Релион-ККВ-А/Н-П/У/Т/К применяются в системах пожарной, охранной сигнализации, тревожного оповещения, управления эвакуацией, производственно-технологической связи, промышленной автоматики, управления инженерными системами, электропитания.

Маркировка взрывозащиты 1ExdIICT6 X позволяет применять Релион-ККВ-А/Н-П/У/Т/К на всех видах открытых и закрытых объектов с возможным образованием взрывоопасных смесей газов и взвесей, относящихся к категориям взрывоопасности IIA, IIB IIC, включая взрывоопасные зоны нефтегазовых, химических, металлургических и других промышленных производств, объектов энергетики и транспорта, а также на горнодобывающих и перерабатывающих предприятиях.

Коробки коммутационные взрывозащищенные Релион-ККВ-А/Н-П/У/Т/К могут быть следующих модификаций: проходные (П), угловые (У), тройниковые (Т) и крестовые (К).

Корпуса коробок могут быть выполнены из алюминиевого сплава (А) или нержавеющей стали (Н).

ПРЕИМУЩЕСТВА

  • Максимально широкий спектр применения обеспечен температурным диапазоном, маркировкой взрывозащиты и степенью защиты оболочкой;
  • Выбор любой комплектации вводными устройствами: трубная разводка с резьбой G1/2 или G3/4, бронированный кабель с диаметром брони до 12мм, металлорукав с условным проходом 10мм или 15мм;
  • Простота и удобство монтажа на вертикальных и горизонтальных конструкциях.

Характеристики

Параметр Релион-ККВ-А Релион-ККВ-Н
Маркировка взрывозащиты 1ExdIICT5/Т6 РВ ЕхdI/ExdIICT5/Т6
Материал корпуса алюминиевый сплав нержавеющая сталь
Степень защиты оболочкой IP67
Напряжение, В, не более 400
Коммутируемый ток, А, не более 32
Сечение зажимаемых проводов, мм² 0,08…2,5
Температурный диапазон, °С -60…+90
Полезный внутренний объем, см³ 445 269
Масса, кг не более 1,2 2,0

Варианты исполнения

Наименование Краткое описание
Коммутационные изделия пр-ва компании "СПЕКТРОН"
Релион-ККВ-А-П-К.0 Коробка коммутационная, алюминий, проходная, 2 ввода, 0,08…2,5 мм, U-400В, I-32А,Токр.среды -60...+90°С, IP67, 1ЕхdIICT5/Т6
Релион-ККВ-А-У-К.0 Коробка коммутационная, алюминий, угловая, 2 ввода, 0,08…2,5 мм, U-400В, I-32А,Токр.среды -60...+90°С, IP67, 1ЕхdIICT5/Т6
Релион-ККВ-А-Т-К.0 Коробка коммутационная, алюминий, тройниковая, 3 ввода, 0,08…2,5 мм, U-400В, I-32А,Токр.среды -60...+90°С, IP67, 1ЕхdIICT5/Т6
Релион-ККВ-А-К-К.0 Коробка коммутационная, алюминий, крестовая, 4 ввода, 0,08…2,5 мм, U-400В, I-32А,Токр.среды -60...+90°С, IP67, 1ЕхdIICT5/Т6
Кабельные вводы:
ШТ1/2-М сталь Ст10-20 с гальваническим покрытием
КВ12-М сталь Ст10-20 с гальваническим покрытием
ЗГ-М сталь Ст10-20 с гальваническим покрытием
ШТ3/4-М сталь Ст10-20 с гальваническим покрытием
КВ15-М сталь Ст10-20 с гальваническим покрытием

Видео

Ниже представлена видеозапись вебинара 19 мая 2015 на тему "Новинки продукции НПО "Спектрон": весенняя коллекция-2015". На этом вебинаре в числе других новинок рассмотрен Релион-ККВ-А/Н-П/У/Т/К.
