ИП 132-1-Р ЕЛАНЬ-Ех извещатель пожарный тепловой линейный оптический взрывозащищенный

Описание

Область применения

Извещатель Елань-Ех применяется для защиты отапливаемых и неотапливаемых промышленных помещений, в том числе большой площади, открытых объектов, в том числе линейно-протяженных, например: производственные цеха, складские комплексы, коллекторы, кабель-каналы, тоннели, шахты, трубопроводы, объекты энергетики, транспорта, в том числе морские и речные суда, железнодорожный транспорт, в том числе метрополитен и другие объекты.

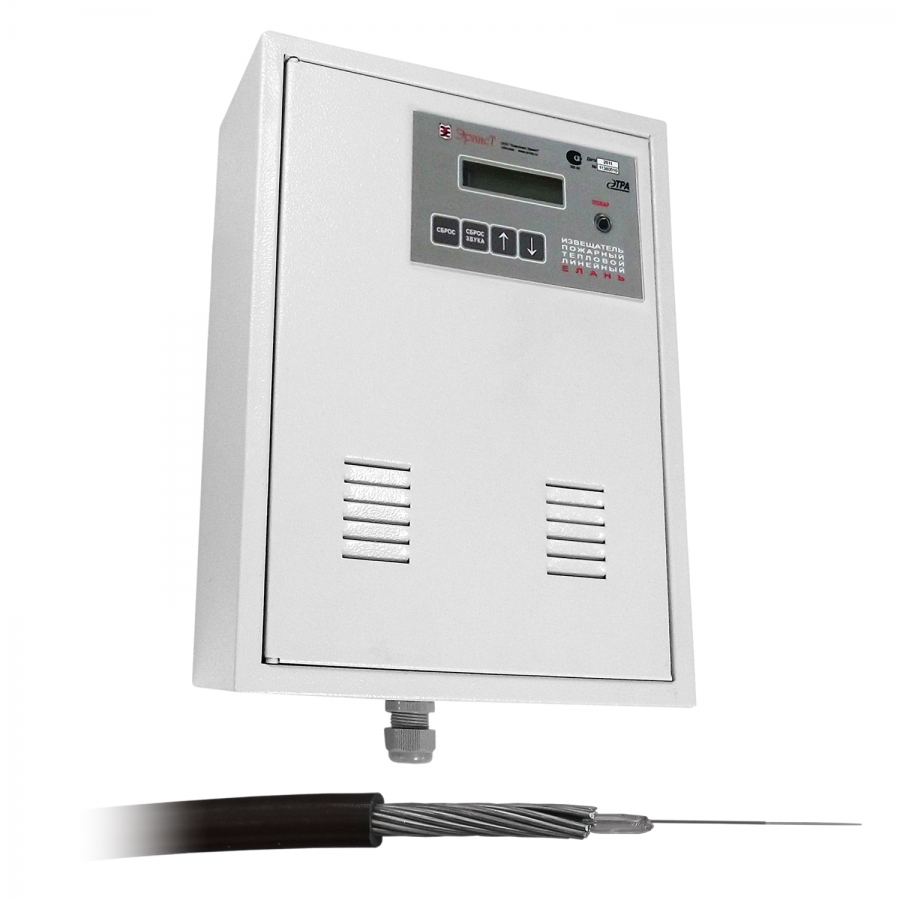

Извещатель Елань-Ех состоит из линейного чувствительного элемента и блока обработки сигнала. В состав чувствительного элемента извещателя входят оптоволоконный кабель и терминатор.

Чувствительный элемент прокладывается в контролируемой зоне в непосредственной близости к защищаемому оборудованию или на потолке и стенах защищаемого помещения, в любых труднодоступных местах. Чувствительный элемент может эксплуатироваться в условиях воздействия солевого тумана, влаги, пыли, агрессивных сред, вибрации, повышенной температуры.

Применение в конструкции извещателя Елань-Ех неэлектрических средств измерения, использование оптоволоконного кабеля, позволяет применять извещатель на предприятиях нефтегазового комплекса, на химических производствах, на предприятиях металлургии и энергетики, в угольной и горнорудной промышленности и на других взрывоопасных объектах.

При настройке извещателя может устанавливаться любой температурный класс (по ГОСТ Р 53325).

Блок обработки сигнала извещателя Елань-Ех во взрывозащищенном исполнении, обеспечивает взрывозащищенность подключенного оптического кабеля в соответствии с маркировкой по взрывозащите (по ГОСТ Р 52350.28-2007) и размещается вне взрывоопасной зоны. Линейный чувствительный элемент имеет маркировки по взрывозащите (по ГОСТ Р ЕН 13463.1-2009): Ex op is IIC T6 Gа, что позволяет использовать его в местах, где присутствуют постоянно взрывоопасные смеси воздуха, газов, паров и туманов категории IIA, IIB и IIC, группы Т1...Т6 (по ГОСТ Р 52350.14-2006) или Ex op is I Ма, что позволяет использовать его на подземных участках шахт, а так же в наземных установках шахт, которые могут подвергнуться опасности взрыва в результате воздействия рудничного газа (метана) и/или горючей пыли.

Извещатель комплектуется релейным модулем БРР на 30 оптореле, устанавливаемом в отдельном корпусе. Подключение релейного модуля к БО извещателя Елань-Ех осуществляется по четырехпроводной линии. Удаленность БРР от БО извещателя Елань-Ех до 25м.

Свободное программирование позволяет «привязать» каждое реле к конкретной защищаемой зоне. Программируемые зоны могут пересекаться или совпадать по всей длине.

Программирование реле производиться органами управления, расположенными на лицевой панели БО извещателя Елань-Ех.

Преимущества

• контроль температуры осуществляется через каждые 4м по всей длине кабеля при длине чувствительного элемента от 100м до 8000м (от 25 до 2000 зон контроля);
• определение и индикация дистанции в метрах до пожара;
• определение и индикация нескольких зон, в которых произошел пожар;
• настраивается как максимальный, дифференциальный или максимально-дифференциальный тепловой пожарный извещатель непосредственно на объекте;
• настраивается на температурный класс непосредственно на объекте;
• выдача извещений «Дежурный режим», «Пожар», «Неисправность»;
• контроль исправности чувствительного элемента;
• взрывобезопасность при повреждение чувствительного элемента;
• простая и быстрая установка оптоволоконного кабеля;
• простое обслуживание чувствительного элемента;
• устойчивость чувствительного элемента к теплу, холоду, влажности, коррозии, механическим воздействиям, агрессивным средам;
• абсолютная устойчивость чувствительного элемента к электромагнитным помехам;
• сохранение работоспособности после выдачи извещения «Пожар».
