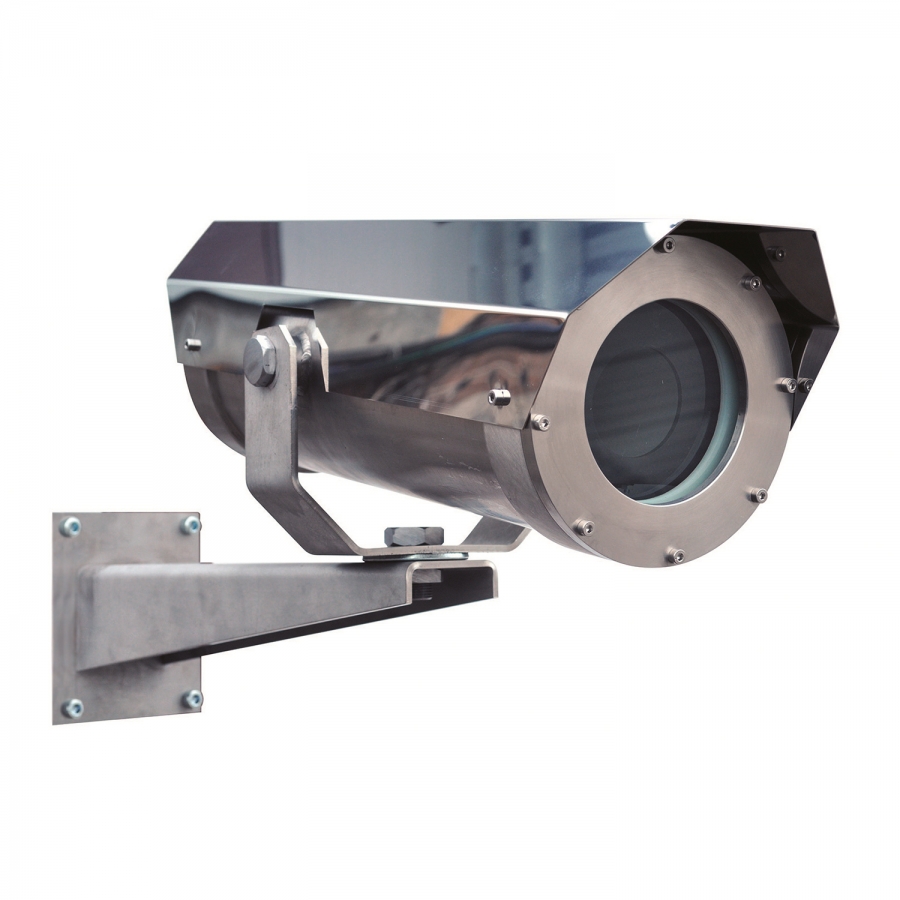

РЕЛИОН (ReliON) ТКВ термокожух взрывозащищенный
Назначение и принцип действия
Термокожух взрывозащищенный Релион (Relion) ТКВ предназначен для использования в системах охранного и технологического видеонаблюдения в закрытых помещениях различных зданий, сооружений и других промышленных объектах, а также в подземных выработках и наземных установках горнорудной промышленности и во взрывоопасных зонах, согласно классификации гл.7.3 ПУЭ (шестое издание) и других директивных документов, регламентирующих применение электрооборудования во взрывоопасных зонах. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIA, IIB, IIC.
Описание
Особенности
Термокожух обеспечивает защиту видеокамеры с объективом от механических повреждений, климатических воздействий, поддерживая требуемый микроклимат. Вид климатического исполнения УХЛ-1, тип атмосферы II по ГОСТ 15150, степень защиты IР68. Температура окружающей среды от минус 60 до +500С.
Термокожух имеет взрывобезопасное исполнение и вид взрывозащиты «взрывонепроницаемая оболочка «d», маркировку взрывозащиты 1ЕхdIICT6/РВExdI по ГОСТ Р 51330.
Внутри термокожуха могут быть установлены как аналоговые, так и IP видеокамеры цветного и черно-белого изображения с различными типами объективов.
Термокожух комплектуется различными типами кабельных вводов, позволяющих подключать линии передачи информации и питания бронированным кабелем, кабелем в металлорукаве или при прокладке кабеля в трубе.
Модификации
- ТКВ 400Н в корпусе из нержавеющей стали 12Х18Н10Т;
- ТКВ 400М в корпусе из оцинкованной стали с порошковым покрытием;
- ТКВ 300Н в корпусе из нержавеющей стали 12Х18Н10Т;
- ТКВ 300М в корпусе из оцинкованной стали с порошковым покрытием.
Преимущества
- рудничная» маркировка взрывозащиты;
- широкий температурный диапазон эксплуатации;
- ударопрочное стекло;
- высокая степень защиты оболочкой IP68;
- тройная система защиты с применением импульсного стабилизатора нового поколения: защита от переполюсовки, аварийное отключение видеокамеры при перегрузках по току, аварийное отключение видеокамеры при перегреве;
- комплектация различными типами вводных устройств;
- комплектация солнцезащитным козырьком (опция).
Характеристики
| Параметр | Значение | |
|---|---|---|
| Модель | ТКВ 400 | ТКВ 300 |
| Маркировка взрывозащиты | РВ ЕхdI/1ЕхdIICT6 | |
| Степень защиты оболочкой | IP68 | |
| Напряжение питания, В - от источника постоянного ток - от источника переменного тока |
12…36 12…36; 220 |
12…36 12…36 |
| Напряжение питания видеокамеры, В | 12 | |
| Максимальный потребляемый ток, А, не более - 12…36В (без подогрева/с подогревом) - 220В (без подогрева/с подогревом) |
1/3,5 0,06/0,3 |
1/3,5 - |
| Полезный внутренний объем, мм, не менее (?хД) | 120х200 | 90х180 |
| Габаритные размеры корпуса, мм, не более | 570x300x160 | 128х550х300 |
| Температура эксплуатации, °С, УХЛ-1 (УХЛ-4) | -60…+50 (+1…+50) | |
| Масса, кг, не более | 12 | 11 |
Варианты исполнения
| Наименование | Краткое описание |
|---|---|
| Общее исполнение | |
| Релион ТКВ 300-П-Н УХЛ-1 | Полезный объем ?84х180мм, нерж.сталь, Uпит. 12-36 DC/AC; -60…+50°С, IP68 |
| Релион ТКВ 300-П-Н УХЛ-4 | Полезный объем ?84х180мм, нерж.сталь, Uпит. 12-36 DC/AC; +1…+50°С, IP68 |
| Релион ТКВ 300-П-М УХЛ-1 | Полезный объем ?84х180мм, сталь, Uпит. 12-36 DC/AC; -60…+50°С, IP68 |
| Релион ТКВ 300-П-М УХЛ-4 | Полезный объем ?84х180мм, сталь, Uпит. 12-36 DC/AC; +1…+50°С, IP68 |
| Релион ТКВ 400П УХЛ-1 | Полезный объем ?120х200мм, сталь, Uпит. 12-36 DC/AC (220 AC); Iпотр 5(0,4) А, -60…+50°С, IP68 |
| Релион ТКВ 400П УХЛ-4 | Полезный объем ?120х200мм, сталь, Uпит. 12-36 DC/AC (220 AC); Iпотр 5(0,4) А, +1…+50°С, IP68 |
| Взрывозащищенное исполнение | |
| Релион ТКВ 300-Н УХЛ-1 | Полезный объем ?84х180мм, нерж.сталь, Uпит. 12-36 DC/AC; -60…+50°С, РВ ЕхdI/1ЕхdIICT6, IP68 |
| Релион ТКВ 300-Н УХЛ-4 | Полезный объем ?84х180мм, нерж.сталь, Uпит. 12-36 DC/AC; +1…+50°С, РВ ЕхdI/1ЕхdIICT6, IP68 |
| Релион ТКВ 300-М УХЛ-1 | Полезный объем ?84х180мм, сталь, Uпит. 12-36 DC/AC; -60…+50°С, РВ ЕхdI/1ЕхdIICT6, IP68 |
| Релион ТКВ 300-М УХЛ-4 | Полезный объем ?84х180мм, сталь, Uпит. 12-36 DC/AC; +1…+50°С, РВ ЕхdI/1ЕхdIICT6, IP68 |
| Релион ТКВ 400М УХЛ-1 | Полезный объем ?120х200мм, сталь, Uпит. 12-36 DC/AC (220 AC); Iпотр 5(0,4) А, -60…+50°С, РВ ЕхdI/1ЕхdIICT6, IP68 |
| Релион ТКВ 400М УХЛ-4 | Полезный объем ?120х200мм, сталь, Uпит. 12-36 DC/AC (220 AC); Iпотр 5(0,4) А, +1…+50°С, РВ ЕхdI/1ЕхdIICT6, IP68 |
| Релион ТКВ 400Н УХЛ-1 | Полезный объем ?120х200мм, нерж.сталь, Uпит. 12-36 DC/AC (220 AC); Iпотр 5(0,4) А, -60…+50°С, РВ ЕхdI/1ЕхdIICT6, IP68 |
| Релион ТКВ 400Н УХЛ-4 | Полезный объем ?120х200мм, нерж.сталь, Uпит. 12-36 DC/AC (220 AC); Iпотр 5(0,4) А, +1…+50°С, РВ ЕхdI/1ЕхdIICT6, IP68 |
| Солнцезащитный козырек | Солнцезащитный козырек для термокожухов Релион ТКВ |
