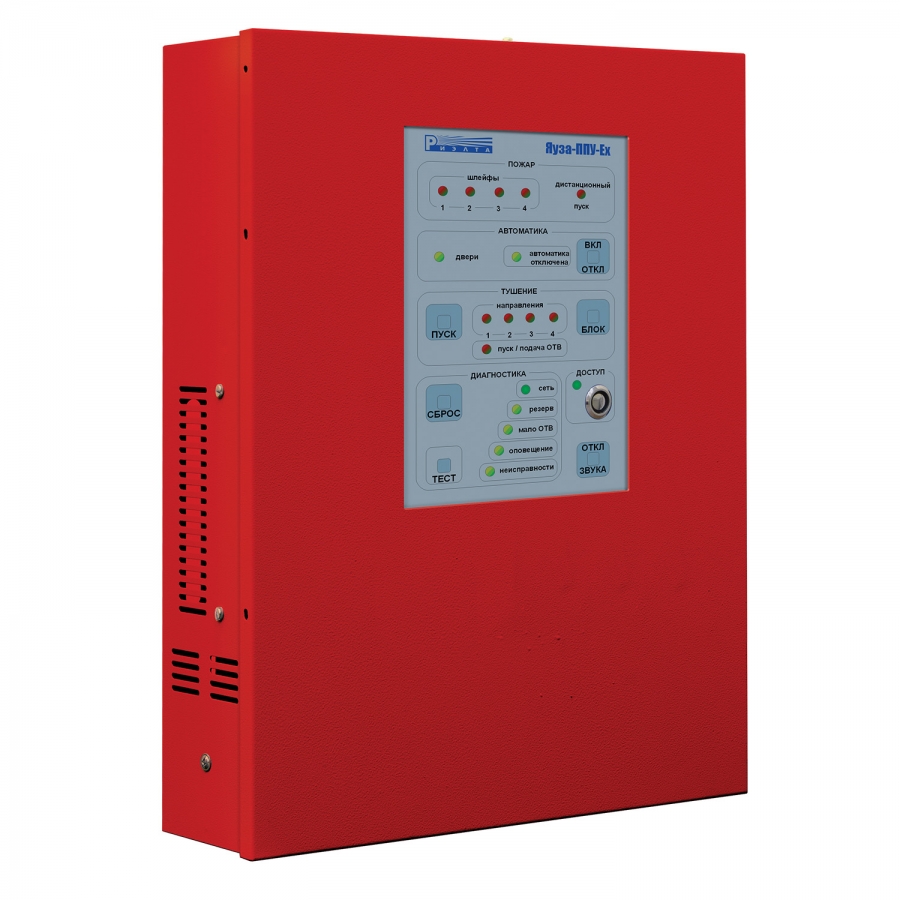

ЯУЗА-ПУ-Ех прибор приемно-контрольный и управления пожаротушением взрывозащищенный
Назначение и принцип действия
Прибор приемно-контрольный и управления Яуза-ПУ-Ех предназначен для автоном-ной или совместной работы в составе систем противопожарной защиты объектов различ-ного назначения с взрывоопасными зонами.
Описание
Яуза-ПУ-Ех соответствует требованиям ТРТС 012/2011 «О безопасности оборудова-ния для работы во взрывоопасных средах», относится к связанному электрооборудова-нию, должен устанавливаться ВНЕ ВЗРЫВООПАСНЫХ зон. Маркировка взрывозащиты - [Ехib]IIB.
Количество направлений пожаротушения – одно.
Типы подключаемых установок пожаротушения:
- модульного тонкораспыленной водой;
- газового;
- порошкового;
- аэрозольного;
- воднодисперсионного.
Яуза-ПУ-Ех обеспечивает:
- прием извещений от автоматических и ручных пожарных извещателей (ПИ), а также пультов дистанционного пуска (ПДП);
- питание извещателей, имеющих 4-х проводную схему подключения. Выходное на-пряжение искробезопасной линии питания 12В, ток нагрузки не более 100мА. Количество искробезопасных источников электропитания с макс. нагрузочной способностью 100 мА - 2;
- подключение извещателей с видом взрывозащиты «взрывонепроницаемая оболоч-ка «d» с применением барьеров искрозащиты БИЗ-Ех;
- квитирование в ШС ручного ПИ;
- подключение до 5-ти ПДП в ШС дистанционного пуска с квитированием;
- подключение в ШС контроля дверей защищаемого помещения до 5-ти извещателей с нормальнозамкнутыми контактами;
- управление средствами искробезопасного и невзрывозащищенного оповещения с контролем линий связи;
- управление установками дымогазоудаления и другими инженерными системами и исполнительными устройствами;
- настройку тактики работы с персонального компьютера через USB либо с клавиату-ры Яуза-КВ;
- автоматический, дистанционный либо ручной запуск пожаротушения;
- возможность использования в случае, когда помещение сопредельное с защищае-мым также является взрывоопасным.
Входные и выходные цепи прибора разделены на 3 группы:
- Группа 1: используемые только во взрывоопасной зоне;
- Группа 2: возможно использование либо во взрывоопасной, либо в невзрывоопасной зоне;
- Группа 3: используемые только в невзрывоопасной зоне.
Управление прибором осуществляется с помощью кнопок, расположенных на лицевой панели прибора, либо с выносных клавиатур Яуза-КВ, предусмотрена защита от несанкционированного доступа.
Восстановление режима «АВТОМАТИЧЕСКОГО ПУСКА» пожаротушения осуществ-ляется с лицевой панели прибора, либо с выносных клавиатур Яуза-КВ, а из взрывоопас-ной зоны, при помощи устройства УПС-Ех.
Яуза-ПУ-Ех ведет протокол событий (4000 событий) с возможностью чтения с вынос-ной клавиатуры Яуза-КВ либо с ПК через USB.
Питание прибора осуществляется:
- от сети переменного тока напряжением от 187 до 242В;
- от внешнего источника постоянного тока от 10 до 30В;
- от встраиваемых АКБ.
Яуза-ПУ-Ех обеспечивает функционирование со всеми взрывозащищенными пожар-ными извещателями, производимыми ЗАО «Риэлта», а также другими извещателями и оповещателями, согласованными по электрическим и искробезопасным параметрам.
Конструкция прибора обеспечивает степень защиты не хуже IP20 по ГОСТ 14254.
Диапазон рабочих температур от минус 25 до + 55° С.
Яуза-ПУ-Ех обеспечивает запуск модулей автоматического пожаротушения:
- Яуза-ТРВ – модуль пожаротушения тонкораспыленной водой;
- Яуза-ТРВ-1Ex - модуль пожаротушения тонкораспыленной водой;
- Яуза-12-1Ex(кд) - модуль порошкового пожаротушения.
С прибором Яуза-ПУ-Ех могут использоваться и другие серийно выпускаемые модули АСПТ подходящие по параметрам.
Характеристики
Параметр | Значение |
---|---|
Маркировка взрывозащиты: - прибора управления - ПДП - выходы пуска ОТВ |
[Exiа]IIС [Exiа]IIС [Exib]IIС |
Степень защиты оболочкой | IP20 |
Диапазон питающих напряжений, В - от сети переменного тока - от внешнего источника постоянного тока - от внутренней АКБ (24А/ч) |
~220В 10…30 12 |
Максимальный ток, мА, не более - на выходах искробезопасного питания - на выходах оповещения - на выходах искробезопасного оповещения - на выходах пуска ОТВ |
100 500 150 600 |
Диапазон рабочих температур, °С | -25…+55 |
Габаритные размеры (ДхВхТ), мм, не более | 40х530х110 |
Варианты исполнения
Наименование | Краткое описание |
---|---|
Яуза-Пу-Ех | Одно направление пожаротушения, искробезопасные: 4 шлейфа сигнализации, 2 выхода питания (12В, 100 мА), выход пуска (12В, 600 мА). Журнал на 4000 событий, контролируемый выход оповещения (12В, 500 мА), RS-485, Uпит. 220В, АКБ 12А/ч, -25..+55 °С, [Exib]IIB |
