ГАРАНТ-Р-Ех - беспроводная автоматическая система порошкового пожаротушения, сигнализации и оповещения
Назначение
Беспроводная автоматическая установка пожаротушения «Гарант-Р» (ВЗ) имеет маркировку по взрывозащите 2ExsdIIBT3 X и предназначена для обеспечения пожарной безопасности помещений в зданиях и сооружениях, подлежащих оборудованию системами автоматической пожарной сигнализации и автоматического пожаротушения.
АУП «Гарант-Р» (ВЗ) одновременно выполняет функции автоматической пожарной сигнализации. Установка имеет двухпороговые температурные пожарные извещатели максимального действия и/или температурные пожарные извещатели с дифференциальной характеристикой. Возможность размещения ПИ на высоты свыше 9 метров.
Описание
Для тушения пожара класса А, В, С и Е (по ГОСТ 27331-87) в составе установки используются модули порошкового пожаротушения типа «Гарант», «Яуза», либо иные модули пожаротушения, имеющие близкие показатели по огнетушащей эффективности и сходные контрольно-пусковые параметры.
Область применения
- производственные здания, сооружения, строения, производственные и лабораторные помещения, мастерские;
- складские здания, сооружения, строения, складские помещения (в том числе, стеллажного хранения);
- многоэтажные гаражи и автостоянки;
- торговые залы;
- офисные помещения;
- архивы и книгохранилища;
- кабельные лотки, каналы, коллекторы, трансформаторные подстанции.
Преимущества
- автоматический выбор количества модулей пожаротушения, необходимых для подавления очагов пожара;
- автоматический выбор способа тушения пожара (тушение по площади, локально по площади, по объему, локально по объему);
- беспроводной информационный обмен между всеми компонентами установки;
- автоматический контроль состояния каждого из компонентов установки;
- решение основных целевых задач независимо от внешних источников питания и систем управления.

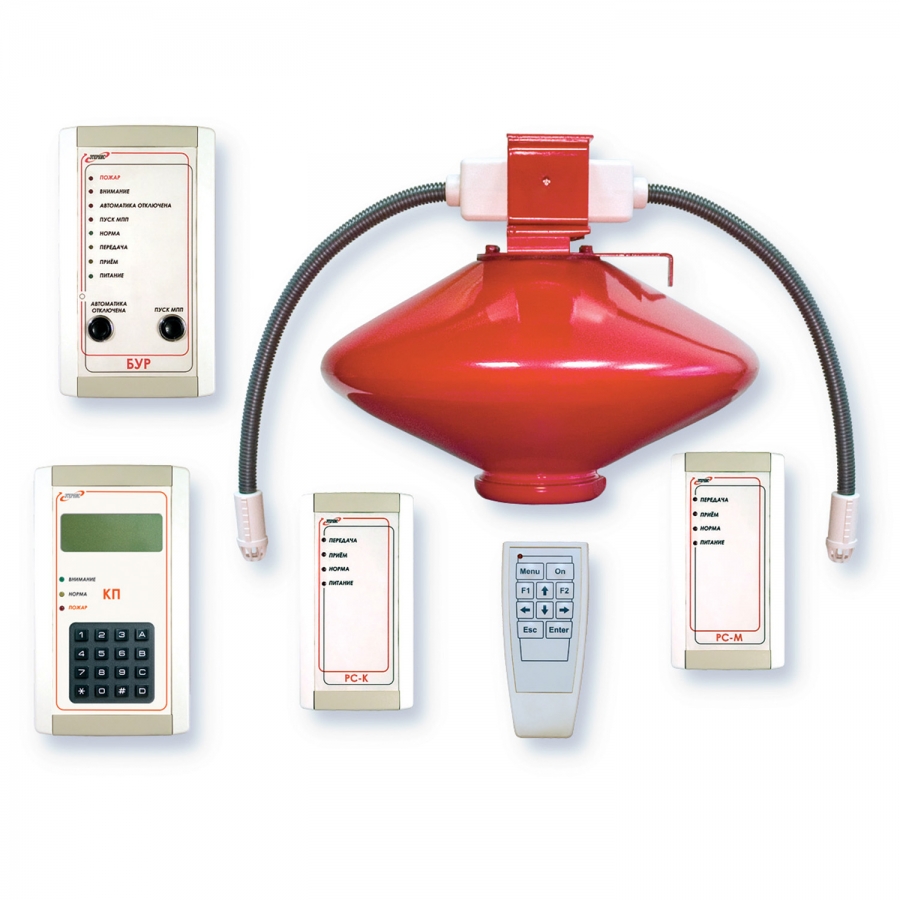

В составе АУП «Гарант-Р» (ВЗ) применяются следующие электронные приборы:
- Блок обработки сигналов (БОС);
- Ретранслятор сигналов – маршрутизатор (РС-М);
- Ретранслятор сигналов – координатор (РС-К);
- Контрольная панель (КП);
- Блок управляющих реле (БУР);
- Брелок диагностики (БД).
Характеристики
| Характеристика | еЕд. изм. | БОС | РС-М | РС-К | БУР | КП-RS | КП-RF | БД |
|---|---|---|---|---|---|---|---|---|
| Маркировка взрывозащиты (для взрывозащищенной версии) | 0ExiaIICT5 X / POExiaIX | 1ExibIICT5 X / PBExibI X | 0ExiaIICT5 X / POExiaIX | |||||
| Степень защиты оболочкой по ГОСТ 14254-96 (МЭК 529-89) | IP51 | IP41 | IP20 | |||||
| Радиус действия канала связи | м. | 30 | 100 | 2002 | 53 | 30 | ||
| Контролируемый фактор пожара | t° | |||||||
| Параметры пускового импульса: - сила тока при нагрузке 10 Ом, не менее - длительность импульса, не менее |
A c |
0,8 0,1 |
||||||
| Напряжение питания | В | 3,6 | 12 ± 3 | 3,0 | ||||
| Ток потребления - в дежурном режиме, не более - в режиме "Тревога", не более |
мА мА |
0,001 60 |
90 90 |
100 100 |
140 300 |
25 160 |
75 110 |
0,003 |
Варианты исполнения
| Наименование | Краткое описание |
|---|---|
| АУП "Гарант-Р5" (вз) | Беспроводная автоматическая система пожаротушения. Комплект: МПП "Гарант-5" (вз), блок "БОС" (вз), кронштейн. 2ExsdIIBT3 X |
| АУП "Гарант-Р7" (вз) | Беспроводная автоматическая система пожаротушения. Комплект: МПП "Гарант-7" (вз), блок "БОС" (вз), кронштейн. 2ExsdIIBT3 X |
| АУП "Гарант-Р12" (вз) | Беспроводная автоматическая система пожаротушения. Комплект: МПП "Гарант-12" (вз), блок "БОС" (вз), кронштейн. 2ExsdIIBT3 X |
