ЯУЗА-Ех – современный технический комплекс для защиты промышленных и взрывоопасных объектов

Описание

СОСТАВ КОМПЛЕКСА ЯУЗА-Ех:

• Яуза-4Ех / Яуза-8Ех / Яуза-16Ех - приборы приемно-контрольные охранно-пожарные (ППКОП) на 4, 8 или 16 шлейфов сигнализации;
• Яуза-ПУ-Ех - Прибор приемно-контрольный и управления;
• Яуза-ТРВ - модули пожаротушения тонкораспыленной водой;
• Яуза-МПП - модули порошкового пожаротушения;
• Яуза-МГП - модули и устройства системы газового пожаротушения;
• вспомогательные устройства и приборы;
• пожарные извещатели, охранные извещатели, оповещатели.

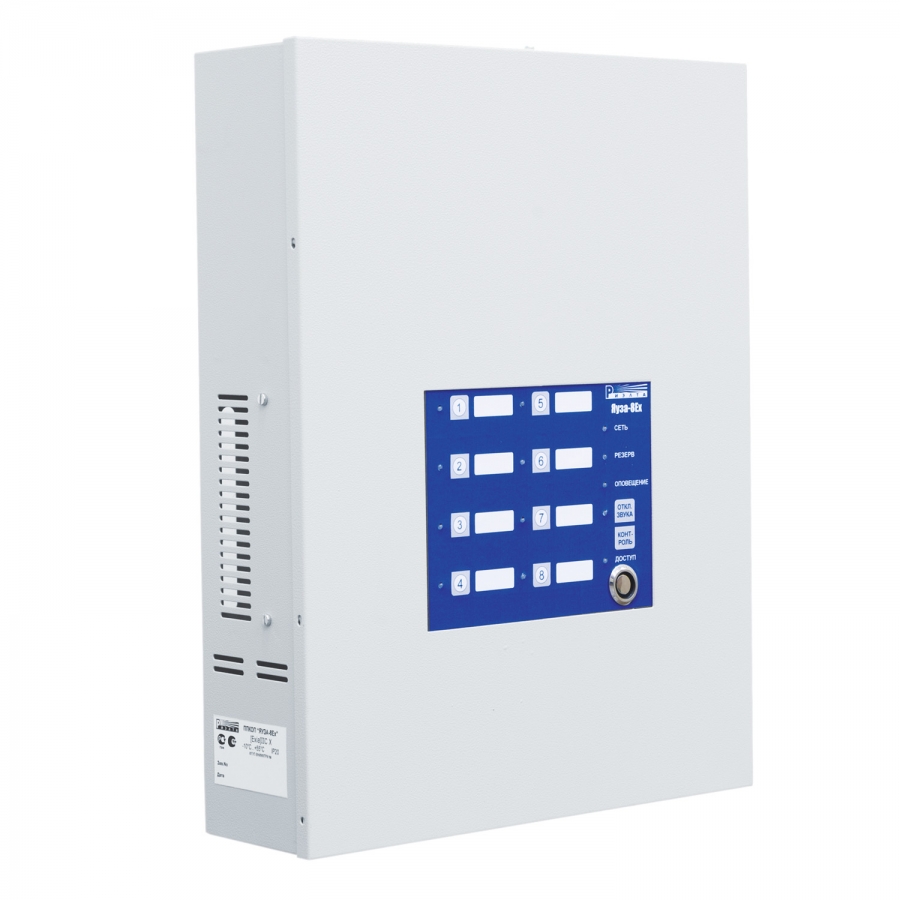

Приемно-контрольные приборы Яуза-4Ех, Яуза-8Ех, Яуза-16Ех

Ниже представлена видеозапись одного из вебинаров, посвященного комплексу Яуза-Ех.

НАЗНАЧЕНИЕ

Приборы приемно-контрольные охранно-пожарные Яуза-Ех (далее ППКОП Яуза-Ех) предназначены для работы в составе систем пожарной, охранной, охранно-пожарной сигнализации, автоматического пожаротушения и оповещения о пожаре для взрывоопасных зон. ППКОП

Функциональные возможности. Особенности. Преимущества.

ППКОП Яуза-Ех выпускаются в трёх модификациях: на четыре, восемь и шестнадцать шлейфов сигнализации и имеют различное количество встроенных искробезопасных источников питания 12В/100мА (искробезопасных контролируемых выходов управления оповещением или системами пожаротушения).

К ППКОП Яуза-Ех могут подключаться:

• Клавиатура жидкокристаллическая сенсорная «Яуза-КВ» (до четырех на прибор). Одна клавиатура поставляется в комплекте с приборами Яуза-8Ех и Яуза-16Ех. Она может использоваться для отображения состояния, постановки-снятия с помощью индивидуальных паролей, конфигурирования прибора и просмотра журнала событий;
• Устройство постановки-снятия «УПС-Ех» предназначено для постановки и снятия с охраны при помощи считывателей, работающих в протоколе "Touch Memory", расположенных во взрывоопасной зоне.
• Барьер искрозащиты «БИЗ-Ех» предназначен для ограничения энергии, поступающей во взрывоопасную зону или для обеспечения возможности подключения к приборам Яуза-Ех искроопасных цепей.
• Блок релейных выходов «БРВ-А» исп. 2, управляющий восемью электромагнитными реле с переключающимися контактами. В конфигурации «по умолчанию» передаёт информацию о состоянии соответствующего ШС переключением контактов реле. При необходимости каждое реле можно запрограммировать по различным алгоритмам в зависимости от событий, возникающих в приборе;
• Блок контролируемых выходов «БКВ-А», управляющий четырьмя электромагнитными реле, осуществляет управление исполнительными устройствами по двухпроводным соединительным линиям с автоматическим контролем их исправности на обрыв и короткое замыкание;
• Блок контролируемых выходов «БКВ-Ех» предназначен для формирования искробезопасных сигналов управления световыми и звуковыми оповещателями, а также формирования стартового импульса запуска модульного пожаротушения с номинальным напряжением 12В и током не более 150 мА;
• Блок выносных индикаторов «БВИ-А» индицирует с помощью восьми ярких светодиодов состояние каждого ШС (четыре типа индикации) и обеспечивает звуковую индикацию для привлечения внимания персонала;
• Устройство постановки-снятия «УПС-А» предназначено для постановки и снятия с охраны при помощи считывателей, работающих в протоколе "Touch Memory".
• Дополнительный адресный резервированный источник питания «БП-А» номинальным выходным напряжением 12В и током 3А, обеспечивает питание периферийных устройств комплекса или дополнительным питанием ППКОП Яуза-Ех и передает сообщения о своем состоянии по адресной линии связи.

Комплекс «Яуза-Ех» имеет в своем составе полный спектр пожарных и охранных извещателей совместимых по параметрам с ППКОП и производимых ЗАО «Риэлта»:

• извещатель пожарный дымовой оптико-электронный ИП 212-120 «ИПД-Ех»;
• извещатель пожарный дымовой оптико-электронный линейный ИП 212-122 «ИПДЛ-Ех»;
• извещатель пожарный ручной ИП 535-27 «ИПР-Ех»;
• извещатель пожарный пламени инфракрасный «ИПП-Ех»;
• извещатели охранные оптико-электронные «Фотон-18»;
• извещатель охранный поверхностный оптико-электронный ИО 309-21 «Фотон-Ш-Ех»;
• извещатель охранный поверхностный звуковой ИО 329-9 «Стекло-Ех»;
• извещатель охранный поверхностный вибрационный ИО 313-6 «Шорох-Ех»;
• извещатели охранные точечные магнитоконтактные ИО 102-33 «МК-Ех»;
• сигнализатор тревожный затопления «СТЗ-Ех»;

С ППКОП Яуза-Ех также совместимо большинство выпускаемых серийно извещателей других производителей, в том числе извещатели с видом взрывозащиты «взрывонепроницаемая оболочка».

Оборудование и приборы совместимые и рекомендованные в составе комплекса Яуза-Ех»:

• серия световых и светозвуковых оповещателей (табло) Плазма-Ехi и Плазма-Exd;
• извещатель пожарный ручной ИП 535 СПЕКТРОН-Exd ;
• оповещатель речевой «Толмач»;
• источник питания резервированный «Кулон-Ех»;
• модуль пожаротушения тонкораспыленной водой «Яуза-ТРВ»
• модуль пожаротушения тонкораспыленной водой взрывозащищенный «ЯУЗА-ТРВ-1Ех»
• модуль порошкового пожаротушения взрывозащищенный «ЯУЗА-12-1Ех (кд)»
• и другие.

Варианты построения систем ОПС на основе комплекса «Яуза-Ех» показаны на структурной схеме.

Структурная схема комплекса "Яуза-Ех"
