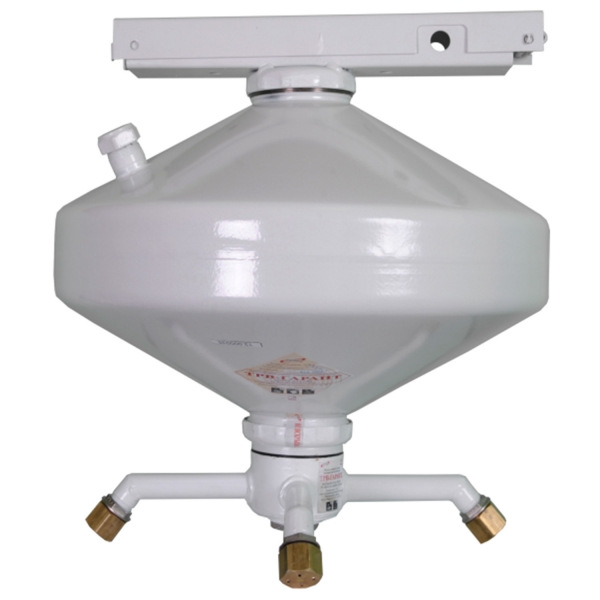

«ТРВ-Гарант»-14,5-01 Модуль пожаротушения тонкораспыленной водой
Назначение и принцип действия
Модуль предназначен для тушения пожара класса «А», «В» и электрооборудования (до 1000В) в помещениях класса функциональной пожарной опасности Ф1-Ф5.
Модуль применяется для защиты как отдельных пожароопасных участков (тушение локально-поверхностное), так и защиты всей площади и в зависимости от высоты размещений комплектуется насадками-распылителями ТРВ-85, ТРВ-60, ТРВ-40 .
Описание
"ТРВ-Гарант"-14,5-0,1 (исп. 1, ВЗ) не предназначен для тушения веществ, реагирующих с водой (щелочные и щелочно-земельные металлы), а также веществ, горение которых может происходить без доступа воздуха.
Модуль предназначается для тушения пожаров класса "А", "В" и электрооборудования (до 1000 В).
Области применения «ТРВ-Гарант»-14,5-01 (исп. 1):
- торговых и офисных помещений;
- производственных помещений;
- складских помещений;
- кабельных сооружений;
- автостоянок.
Области применения «ТРВ-Гарант»-14,5-01 (ВЗ): взрывоопасные зоны класса 1 согласно ГОСТ Р 52350.10-2005, гл. 7.3 ПУЭ и другим нормативным документам.
Маркировка по взрывозащите: 1Exds[ia]IIBT4 / PBExds[ia]I
Защищаемая площадь:
- для пожара класса А - 32 м2;
- для пожара класса B - 12 м2.
Количество ОТВ: 14,5 л.
Характеристики
| Параметр | Тип насадка-распылителя | ||
|---|---|---|---|
| ТРВ-85 | ТРВ-60 | ТРВ-40 | |
| Высота размещения, м | 4,0 ± 0,5 | 6,0 ± 0,5 | 8,0 ± 0,5 |
| Угол распыла ОТВ, град | 85 | 60 | 40 |
| Продолжительность действия, с, не более | 6 | 6 | 6 |
| Количествово ОТВ, л | 14,5±0,1 | 14,5±0,1 | 14,5±0,1 |
| Масса добавки ПАВ, кг | 0,3 | 0,3 | 0,3 |
| Масса модуля (без ОТВ), кг | 10,6 | 10,6 | 10,6 |
| Объем модуля, л | 16 | 16 | 16 |
| Масса модуля (полная), кг | 25 | 25 | 25 |
| Габаритные размеры модуля, мм - диаметр - высота |
400±10 430±10 |
400±10 430±10 |
400±10 430±10 |
| Параметры электрического пуска - пусковой ток модуля, мА, не более - безопасный ток проверки цепи пуска модуля ,мА,не более |
100 20 |
100 20 |
100 20 |
| Максимальный входной ток Ii, A | 0,4 | 0,4 | 0,4 |
| Максимальное входное напряжение Ui,B | 25 | 25 | 25 |
| Давление срабатывания предохранительного клапана модуля, мПА, не более | 2,5±0,1 | 2,5±0,1 | 2,5±0,1 |
| Рабочее давление в корпусе,МПа,не более | 2,0±0,1 | 2,0±0,1 | 2,0±0,1 |
| Защищаемая площадь очагов «А» (исп.1), м2 | 32* | 32* | 32* |
| Защищаемая площадь очагов «А» (ВЗ), м2 | 22 | 22 | 22 |
| Защищаемая площадь очагов «В», м2 | 12 | 12 | 12 |
| Температура эксплуатации, ?С | +5…+50 | ||
| Маркировка взрывозащиты | 1Еxds[ia]IIBT4/ РВExds[ia]I | ||
Варианты исполнения
| Наименование | Краткое описание |
|---|---|
| «ТРВ-Гарант»-14,5-01 (40) (ВЗ) | Модуль пожаротушения тонкораспыленной водой, тушение пожаров класса "А", "В" и электрооборудования (до 1000 вольт). Маркировка по взрывозащите: 1Еxds[ia]IIBT3/ РВExds[ia]I Высота расположения 8 м.Защищаемая площадь: А - 32 м2; B - 12 м2. Объем 14.5 л, 100 мА, от +5 до +50°С |
| «ТРВ-Гарант»-14,5-01 (60) (ВЗ) | Модуль пожаротушения тонкораспыленной водой, тушение пожаров класса "А", "В" и электрооборудования (до 1000 вольт). Маркировка по взрывозащите: 1Еxds[ia]IIBT3/ РВExds[ia]I Высота расположения 6 м.Защищаемая площадь: А - 32 м2; B - 12 м2. Объем 14.5 л, 100 мА, от +5 до +50°С |
| «ТРВ-Гарант»-14,5-01 (85) (ВЗ) | Модуль пожаротушения тонкораспыленной водой, тушение пожаров класса "А", "В" и электрооборудования (до 1000 вольт). Маркировка по взрывозащите: 1Еxds[ia]IIBT3/ РВExds[ia]I Высота расположения 4 м.Защищаемая площадь: А - 32 м2; B - 12 м2. Объем 14.5 л, 100 мА, от +5 до +50°С |
